Енергодиспетчерський пульт

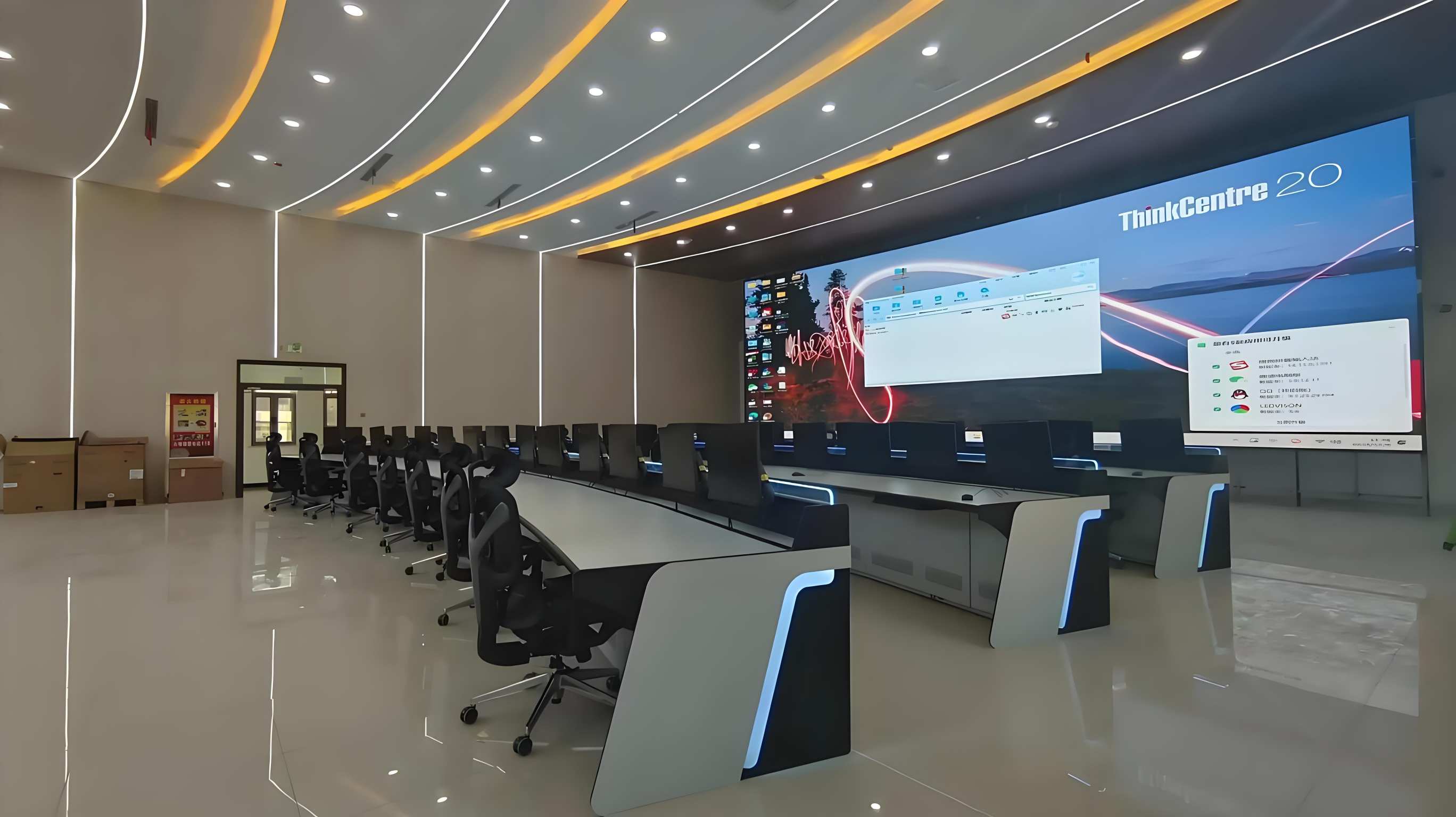

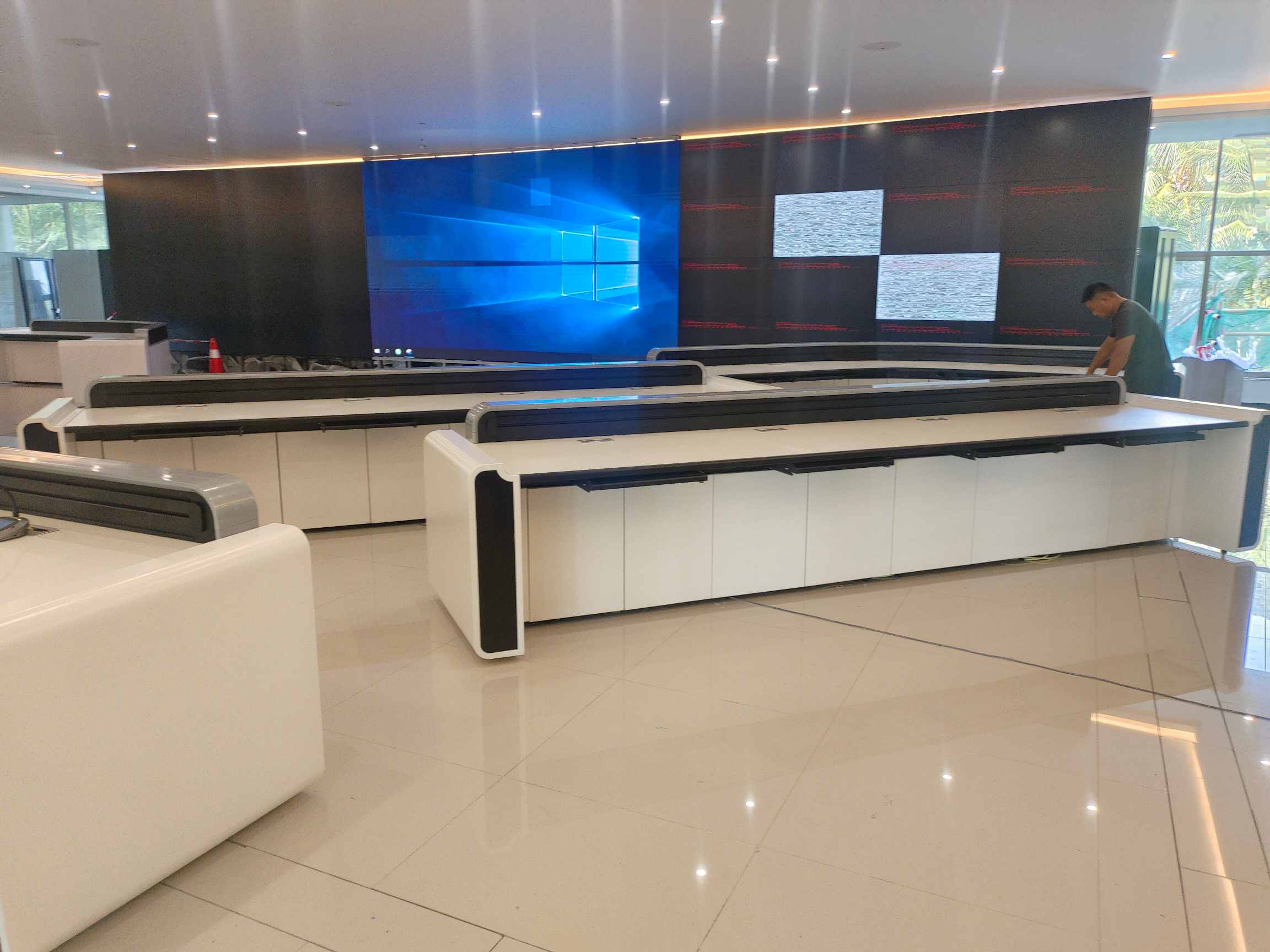

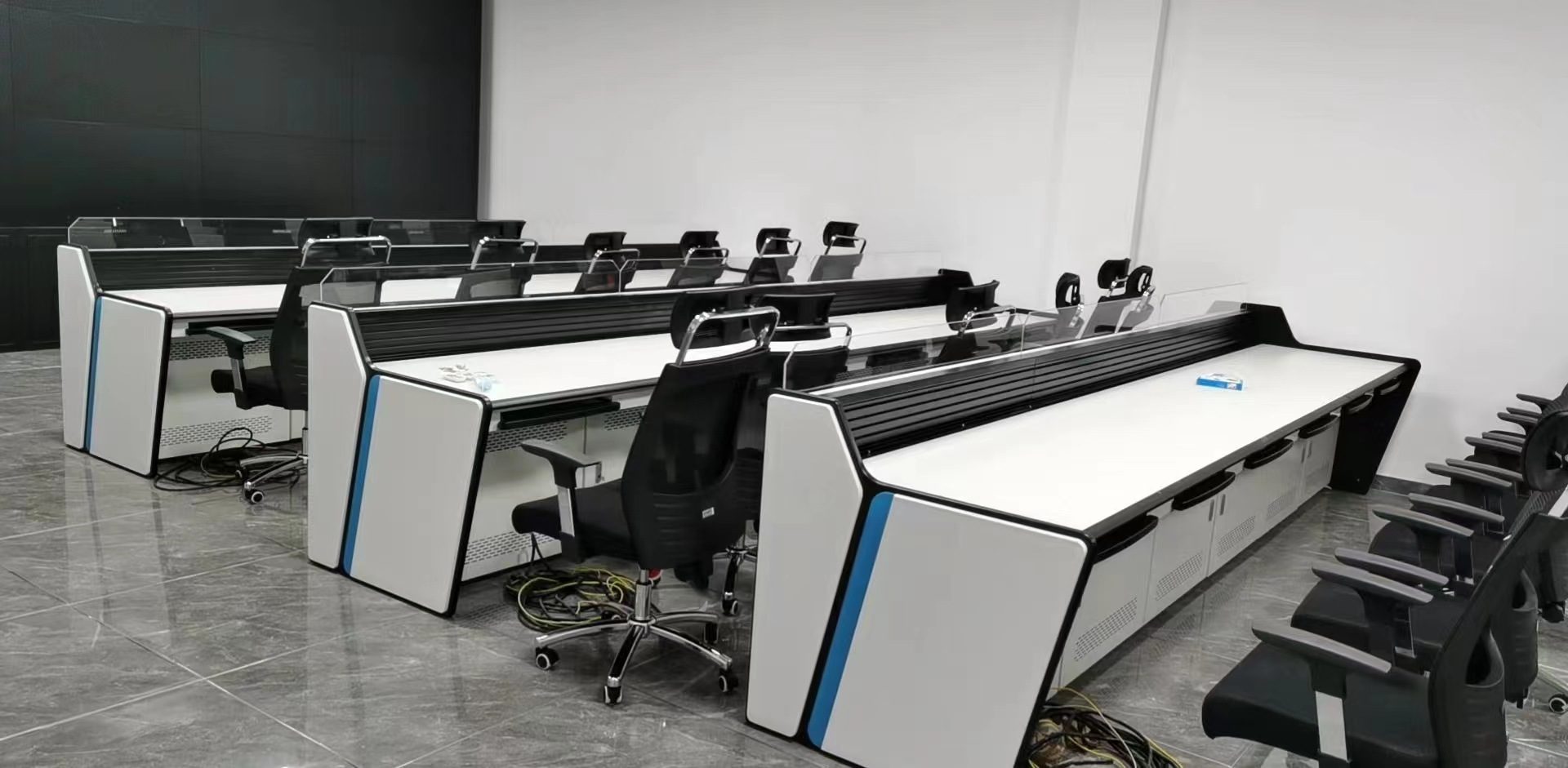

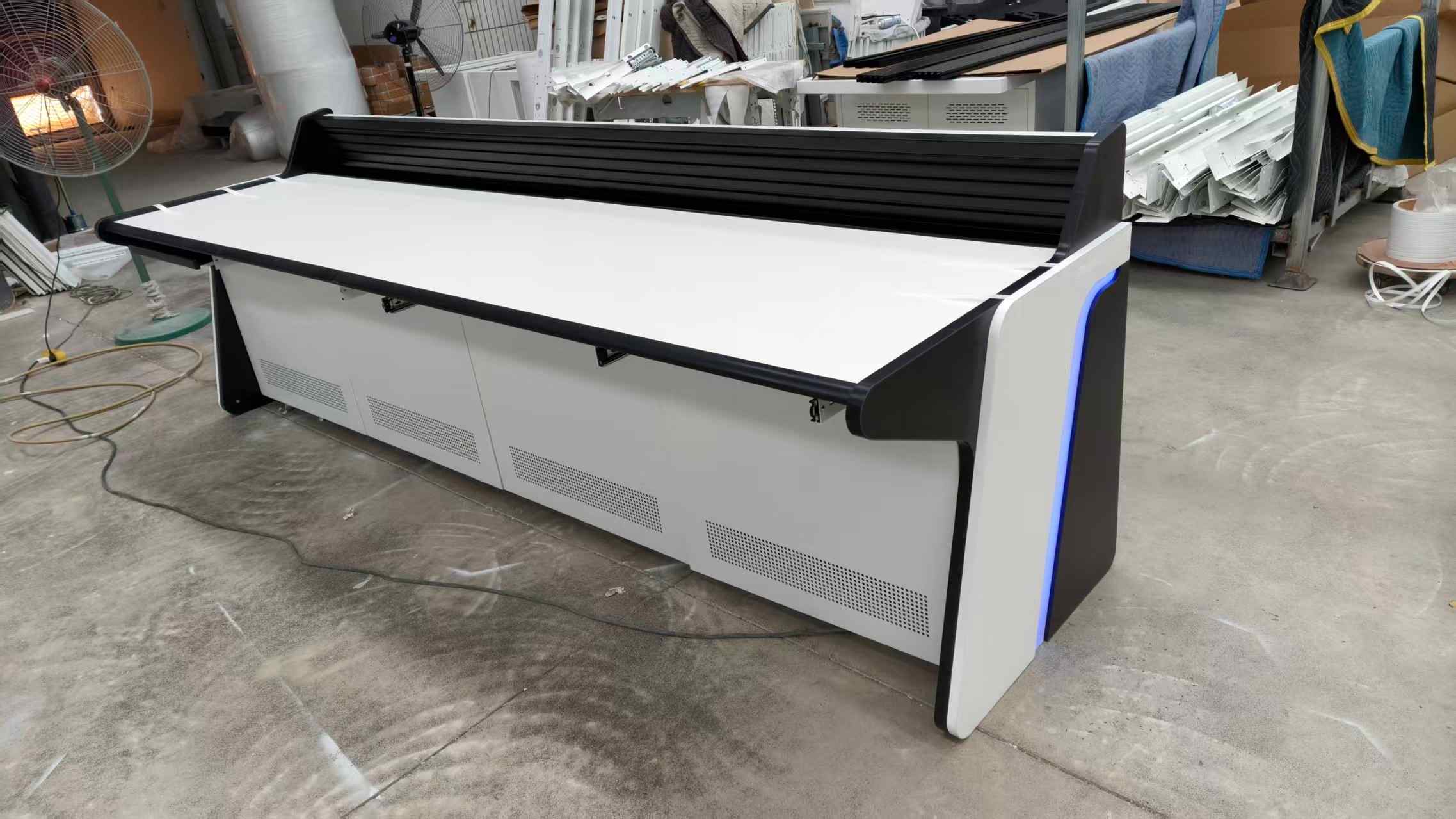

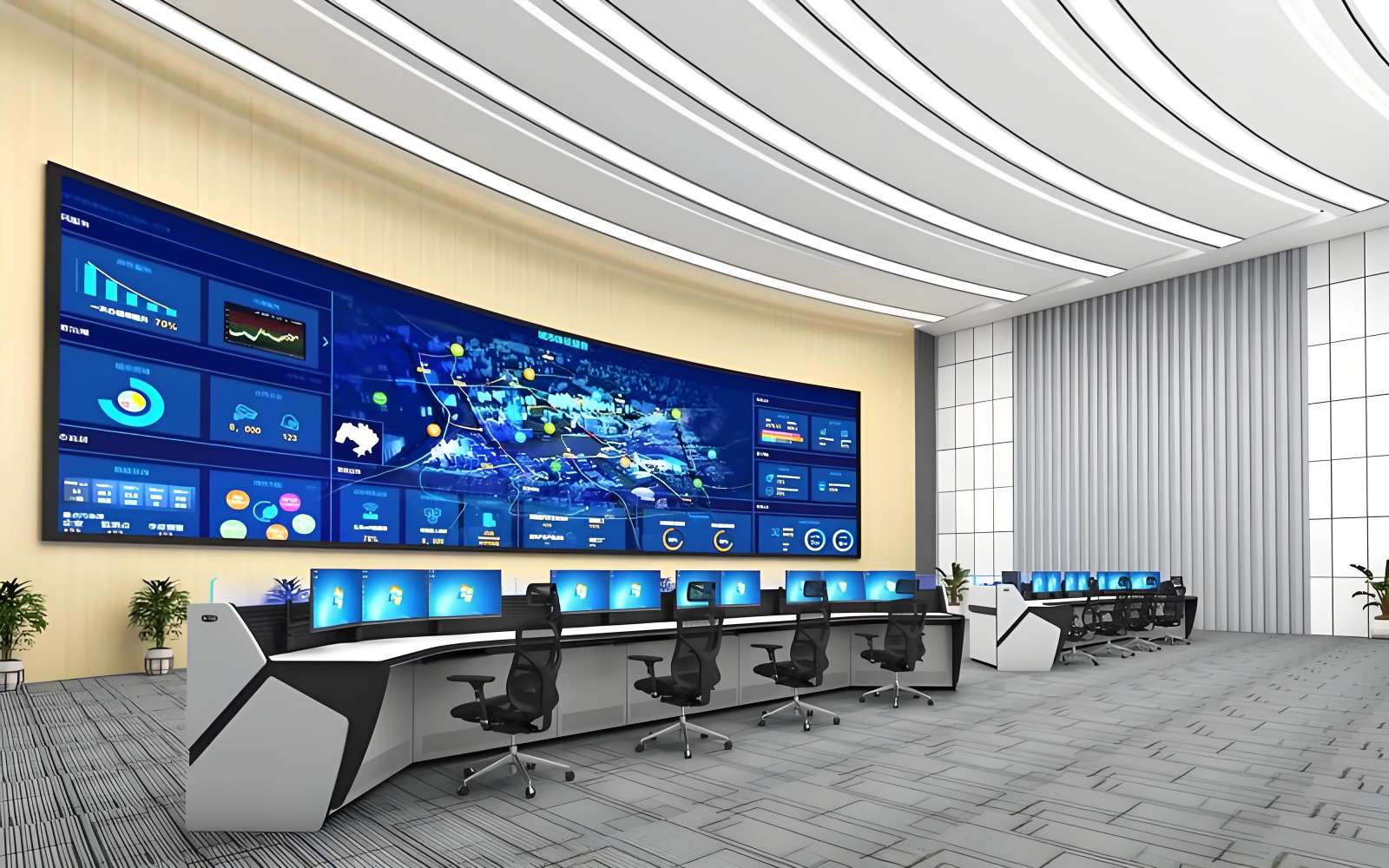

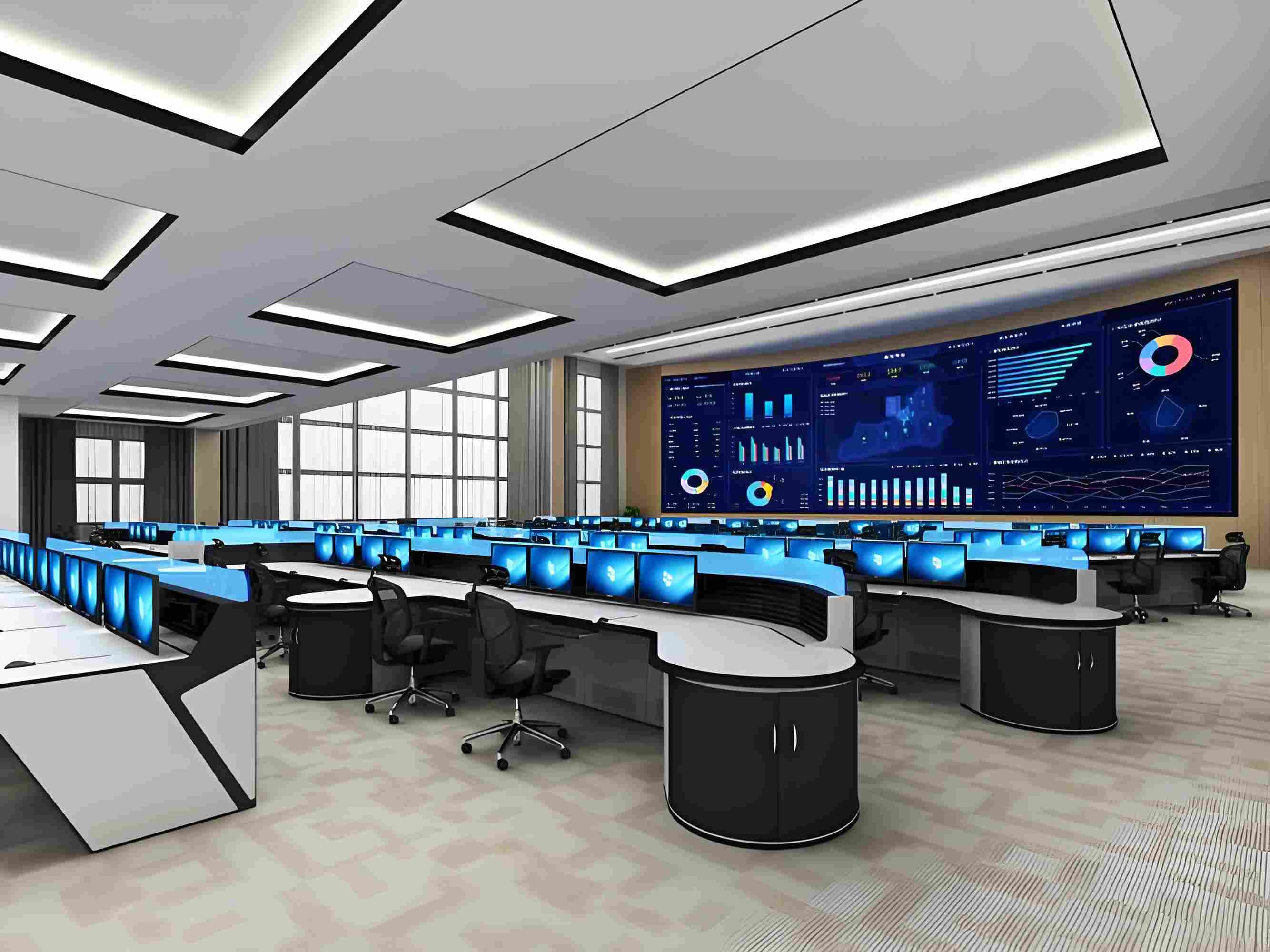

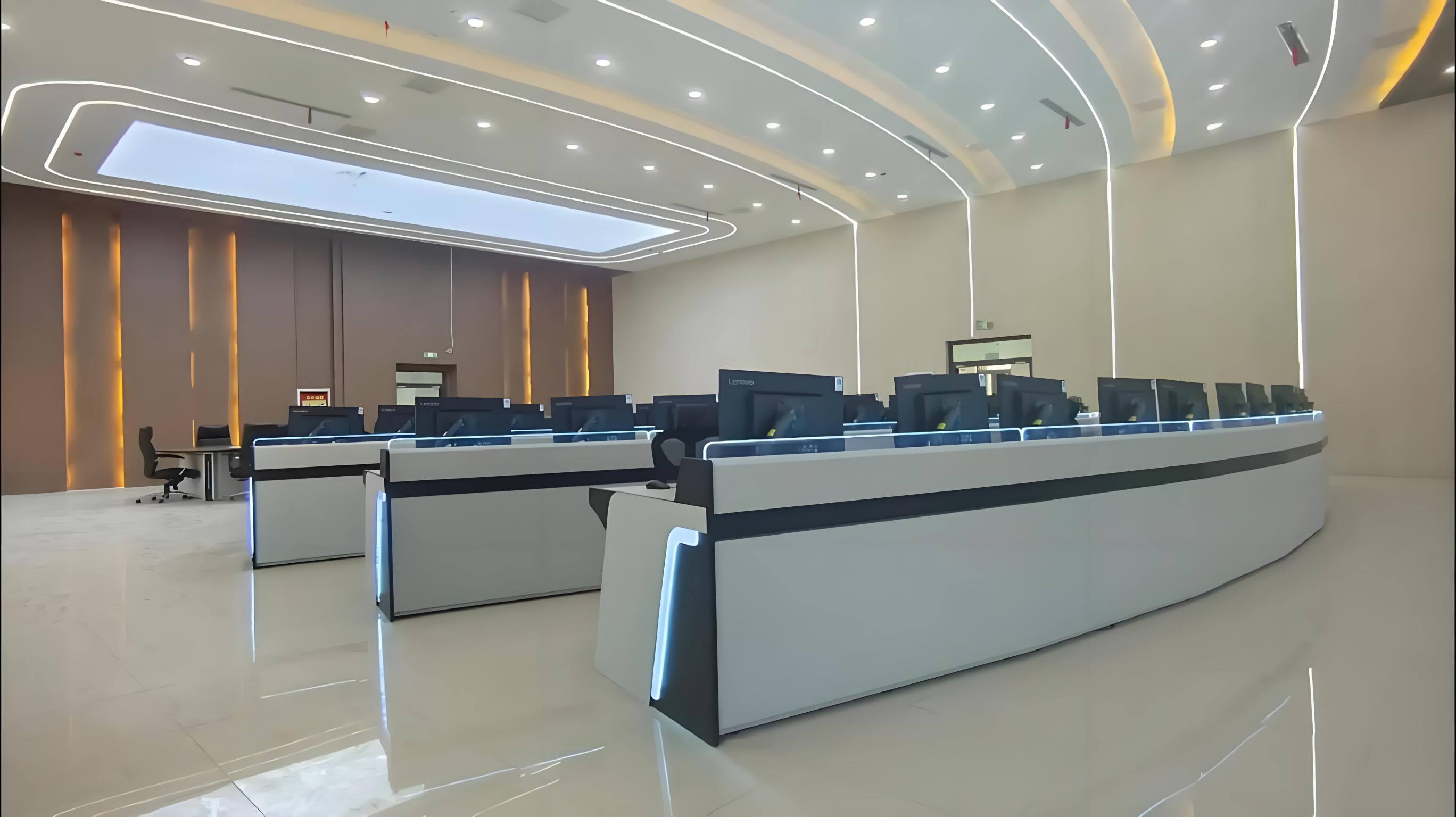

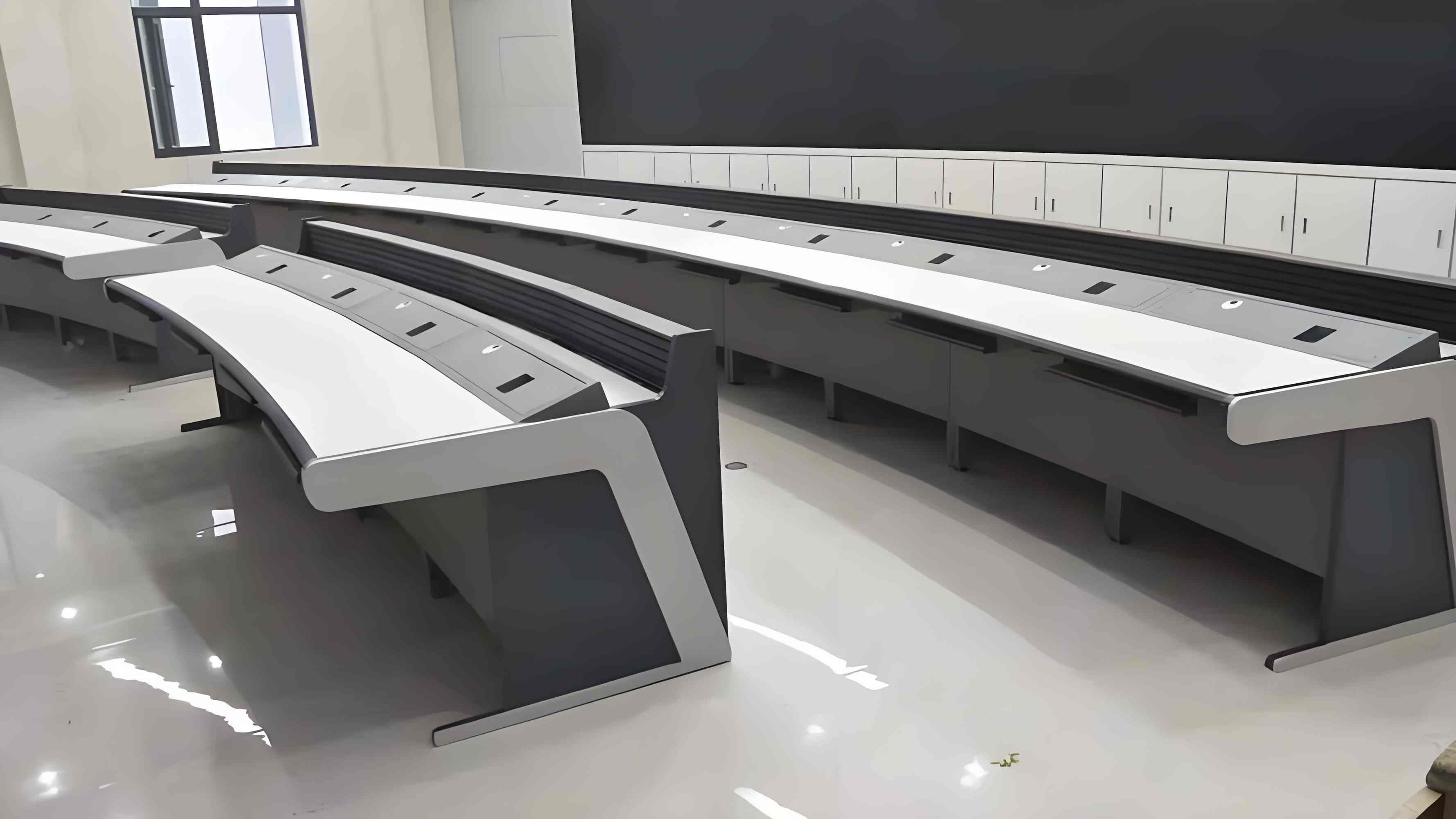

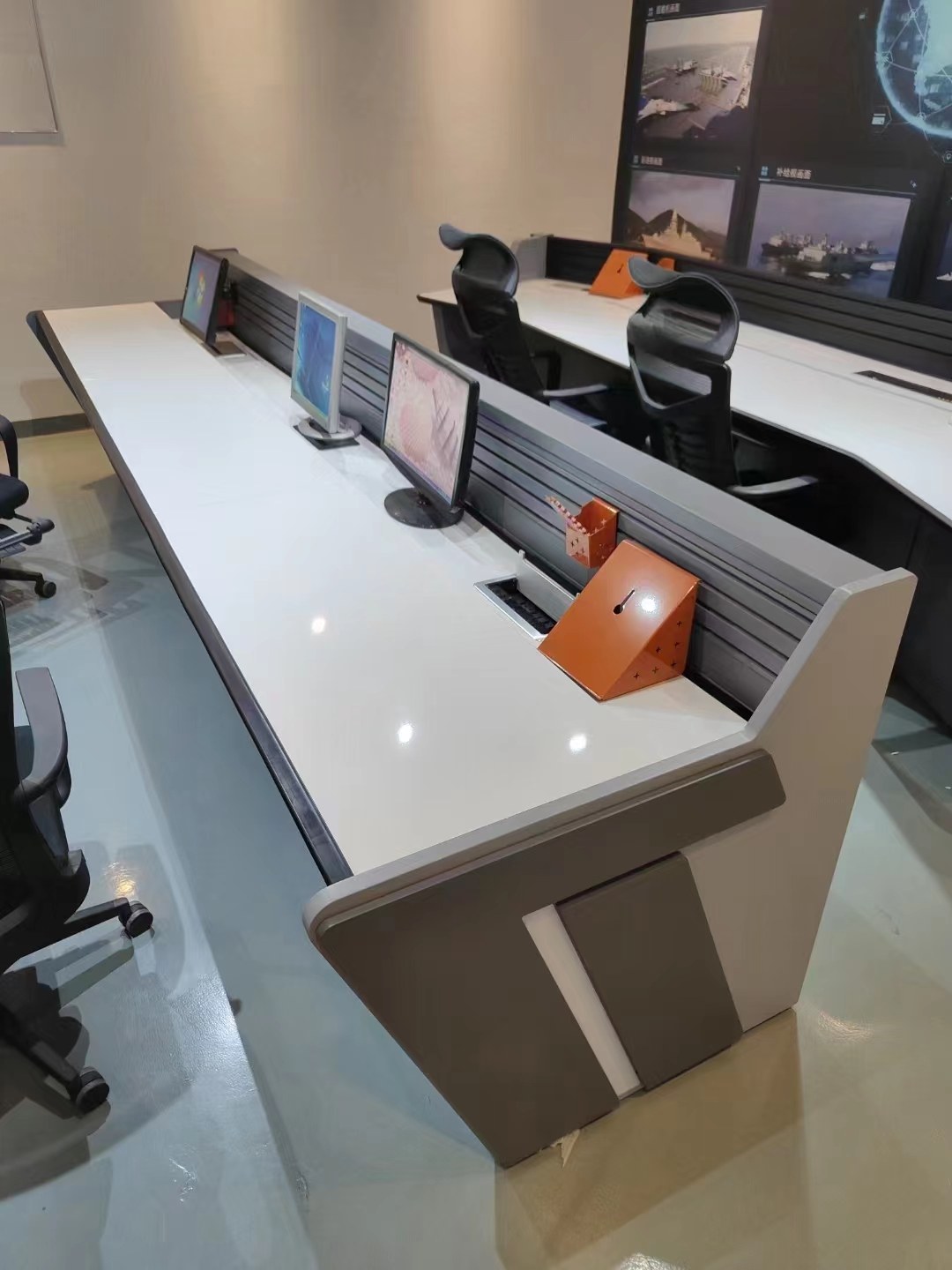

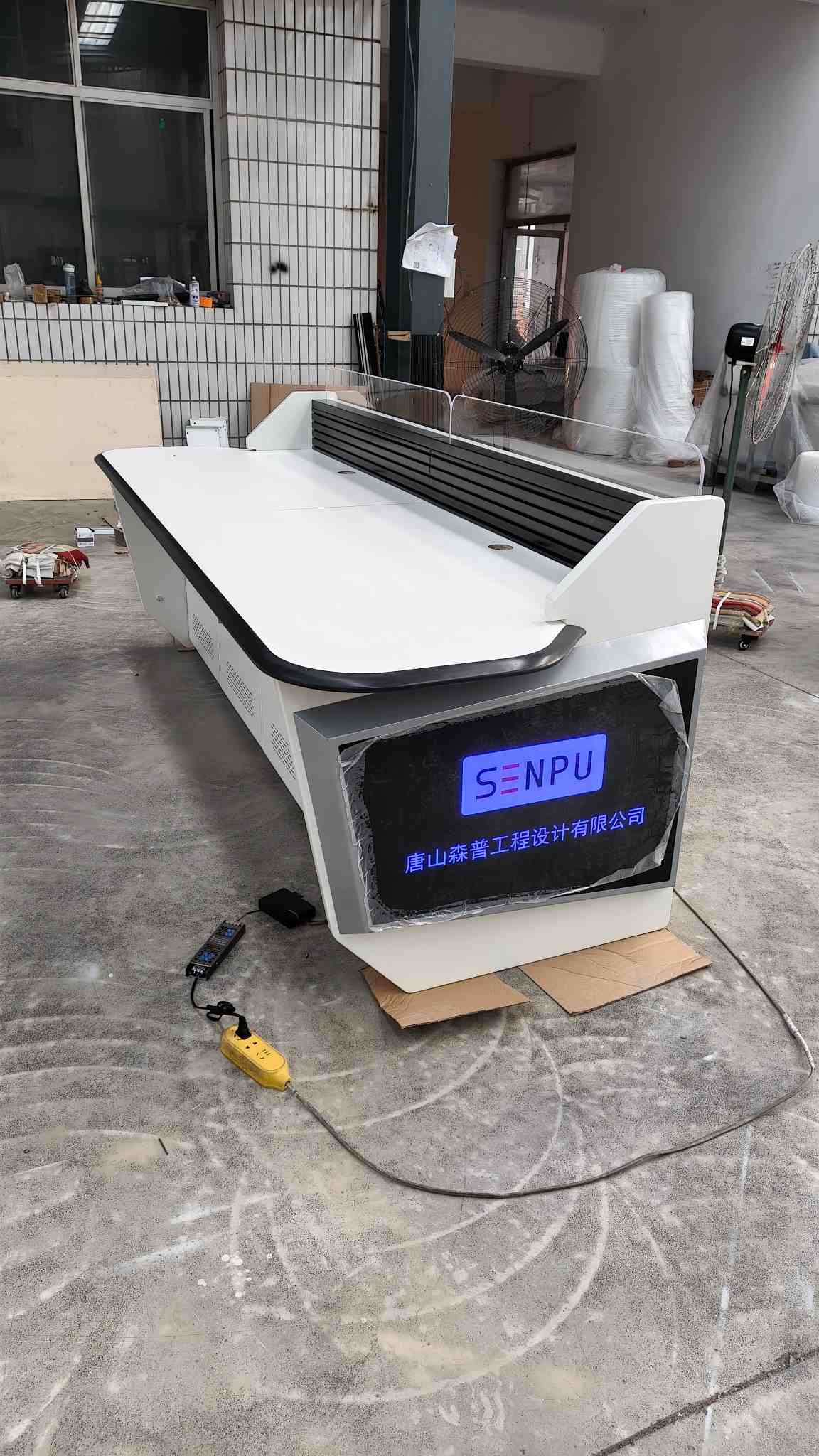

Power Dispatching Console від Китаю TEMERY, яку також називають робочою станцією керування електромережею або пультом моніторингу електроенергії, є спеціальним терміналом взаємодії «людина-машина» для середовищ керування електроенергією. На відміну від звичайних столів, він суворо відповідає стандартам безпеки енергетичної промисловості, вимогам електромагнітної сумісності та специфікаціям цілодобової роботи, широко використовується в провінційних/муніципальних диспетчерських центрах, кімнатах моніторингу розподілу, теплових/гідроелектростанціях і нових диспетчерських кімнатах вітрової та сонячної енергії.

Він використовує модульну зібрану конструкцію, яка підтримує пряму, дугоподібну, U-подібну та інші конструкції макета залу. Кожне його робоче положення можна конфігурувати незалежно за допомогою системи підтримки кількох моніторів, прихованої організації кабелів, кабіни для зберігання обладнання та захисту від заземлення. Це дозволяє налаштувати конфігурацію відповідно до масштабу проекту та вимог диспетчерської роботи.

1. Основна рама

Рама Power Dispatching Console виготовлена ​​з високоякісної холоднокатаної сталевої пластини SPCC товщиною від 1,5 мм до 2,0 мм. Вся рама проходить травлення кислотою, фосфатування, знежирення та обробку високотемпературним електростатичним розпиленням для забезпечення стійкості до іржі, корозії, вологи та стійкості до деформації. Всі зварювальні місця на ньому гладко відполіровані без гострих країв.

Версія високого класу використовує балкову структуру з промислового алюмінієвого сплаву 6063-T5, що забезпечує більш високу загальну стабільність, меншу вагу та міцнішу несучу здатність. Жорстка рама може витримувати тривале багатоекранне велике навантаження без тремтіння або деформації, повністю адаптуючись до тривалої безперервної роботи промислового моніторингу.

2. Антистатична стільниця

Стільниця використовує імпортований компактний антистатичний ламінат HPL, спеціальний матеріал для енергетичного обладнання та обладнання для керування комп’ютерною кімнатою. Поверхневий питомий опір стабільно контролюється між 10⁶Ω і 10⁹Ω, ефективно вивільняючи статичну електрику, що утворюється під час тривалої роботи електронного обладнання, і захищає вузли прецизійного промислового керування, диспетчерське комунікаційне обладнання та термінали моніторингу.

Стільниця у нього вогнезахисна, стійка до високих температур, подряпин і ударів. Зносостійкий клас відповідає довгостроковим вимогам високочастотної роботи клавіатури та миші, не вицвітаючи, не відшаровуючись і не тріскаючись після років використання.

3. Система ізоляції сильних і слабких струмів

Він оснащений подвійними незалежними магістральними конструкціями для сильного і слабкого струму. Металева ізоляційна пластина розташована в середині виробу, щоб повністю відокремити лінії живлення та сигнальні лінії, уникаючи електромагнітних перехресних перешкод, мерехтіння екрана, затримки сигналу та втрати пакетів даних, спричинених поточними перешкодами.

Для кожної його станції зарезервовано окремі отвори для дроту, канавки для дроту та нижні канали для проводки. Вся проводка на ньому прихована та акуратна, що полегшує подальше обслуговування обладнання, заміну лінії та оновлення системи. Весь пульт диспетчеризації електроенергії обладнано стандартними клемами заземлення для забезпечення безпечного еквіпотенціального захисту, що відповідає прийнятним стандартам безпеки в енергетичній галузі.

4. Багатоекранна система монтажних кронштейнів

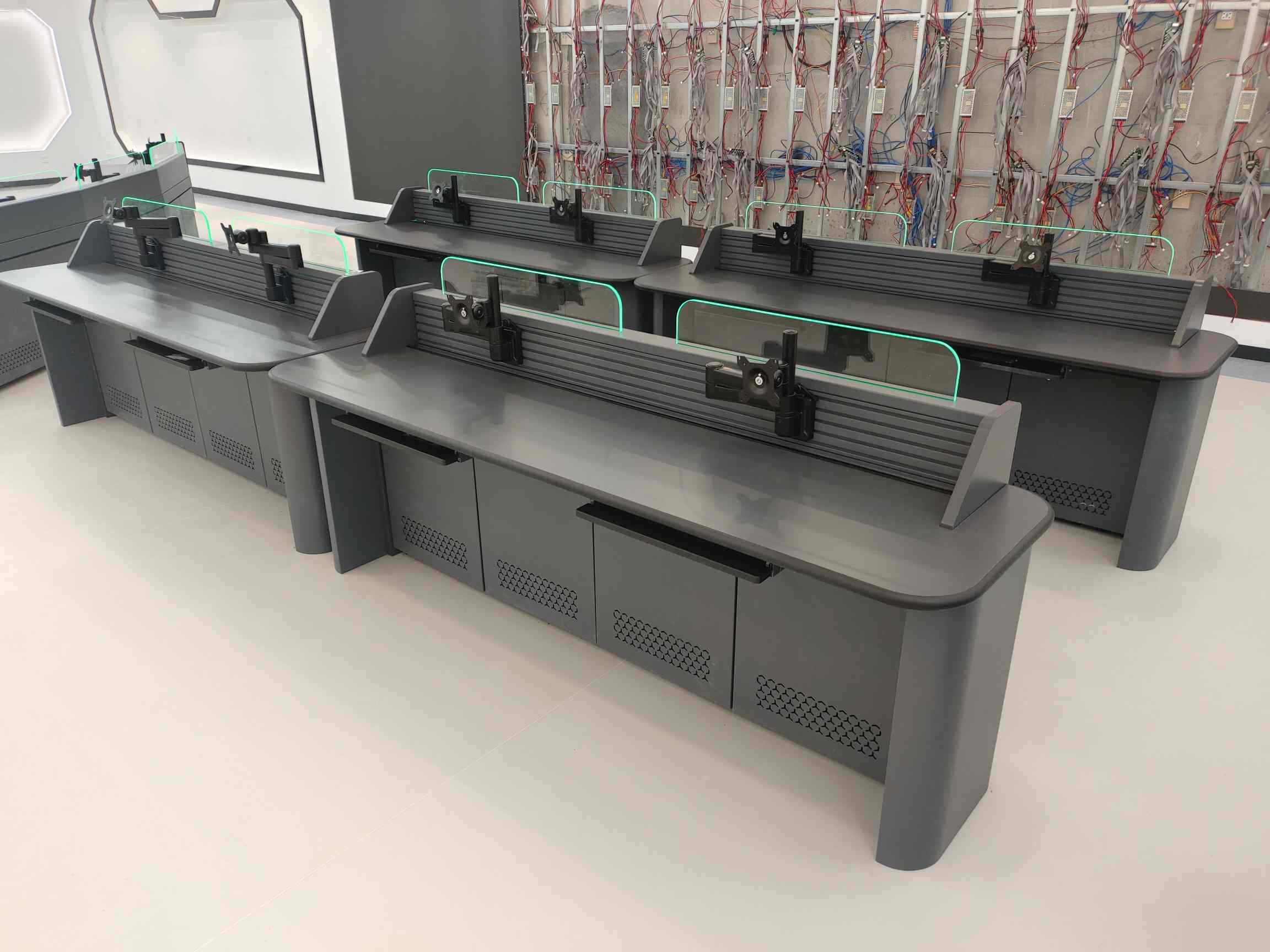

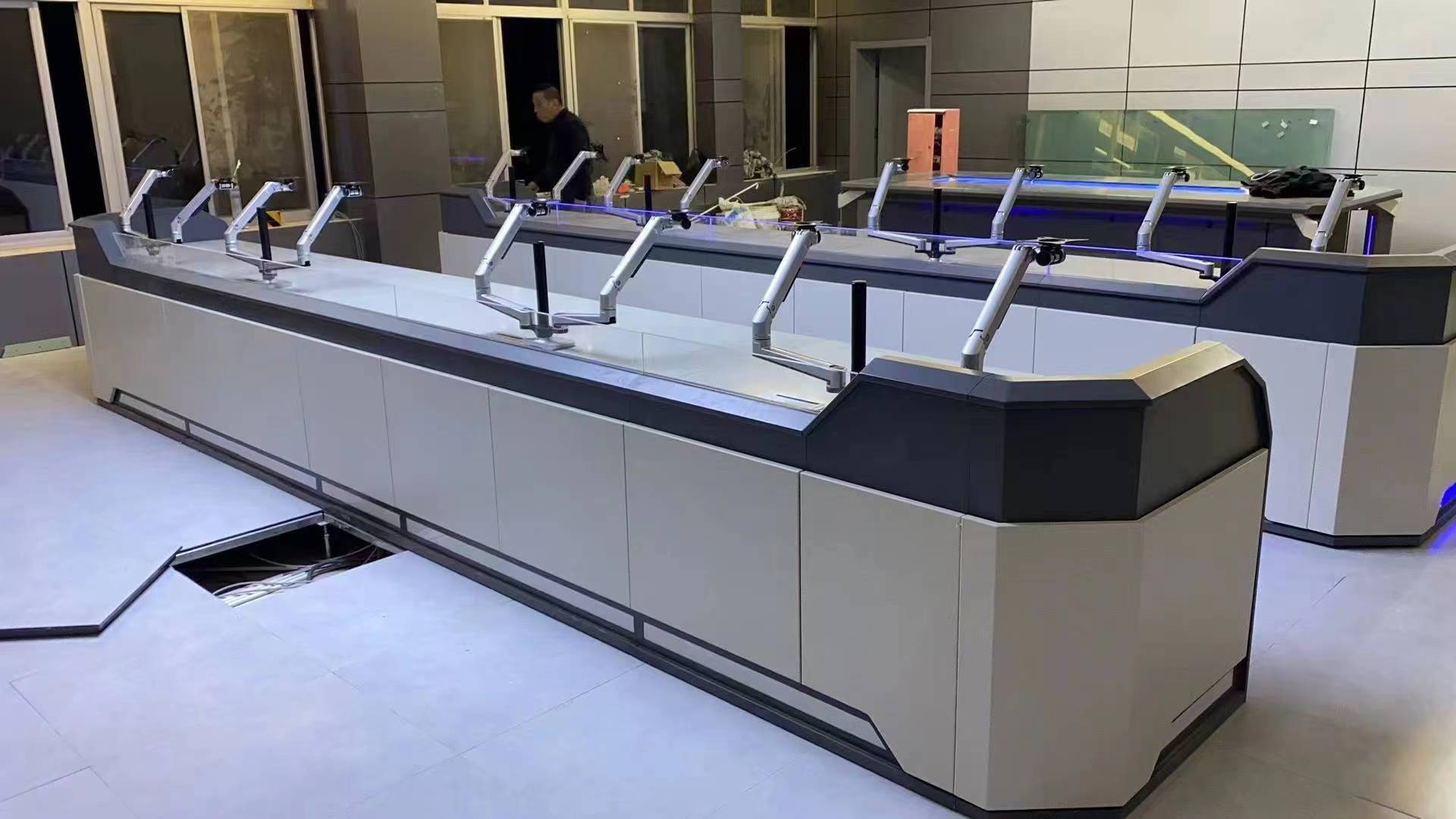

Задня частина оснащена інтегрованим потовщеним кронштейном для кріплення монітора, здатним розмістити від 2 до 6 моніторів на станцію. Кронштейн має посилену сталеву конструкцію з високою несучою здатністю, регульованими кутами вгору-вниз і ліворуч-праворуч, а також гнучке розташування екрану.

Кронштейн підходить для відображення схем електромережі, кривих диспетчерських даних, робочого стану обладнання, відео моніторингу в реальному часі та вимог до мультисистемного синхронного відображення. Кронштейн залишається стабільним без тремтіння під час тривалої роботи, забезпечуючи чітке та стабільне зображення моніторингу.

5. Ергономічний гуманізований дизайн

Ергономічний дизайн стільниці з мікронахилом оптимізує кут огляду оператора та зменшує втому очей. Він оснащений прихованою висувною підставкою для клавіатури та гладкою висувною рейкою, що економить простір і забезпечує акуратний робочий стіл.

Power Dispatching Console пропонує додаткову функцію електричного регулювання висоти, яка підтримує чергування в сидячому та стоячому положенні, ефективно покращуючи тривалий комфорт роботи диспетчерів. Загальна конструкція дугової фаски запобігає травмам внаслідок зіткнення, повністю відповідаючи стандартам безпеки та гуманізації дизайну промислових диспетчерських.

6. Модульна структура розширення

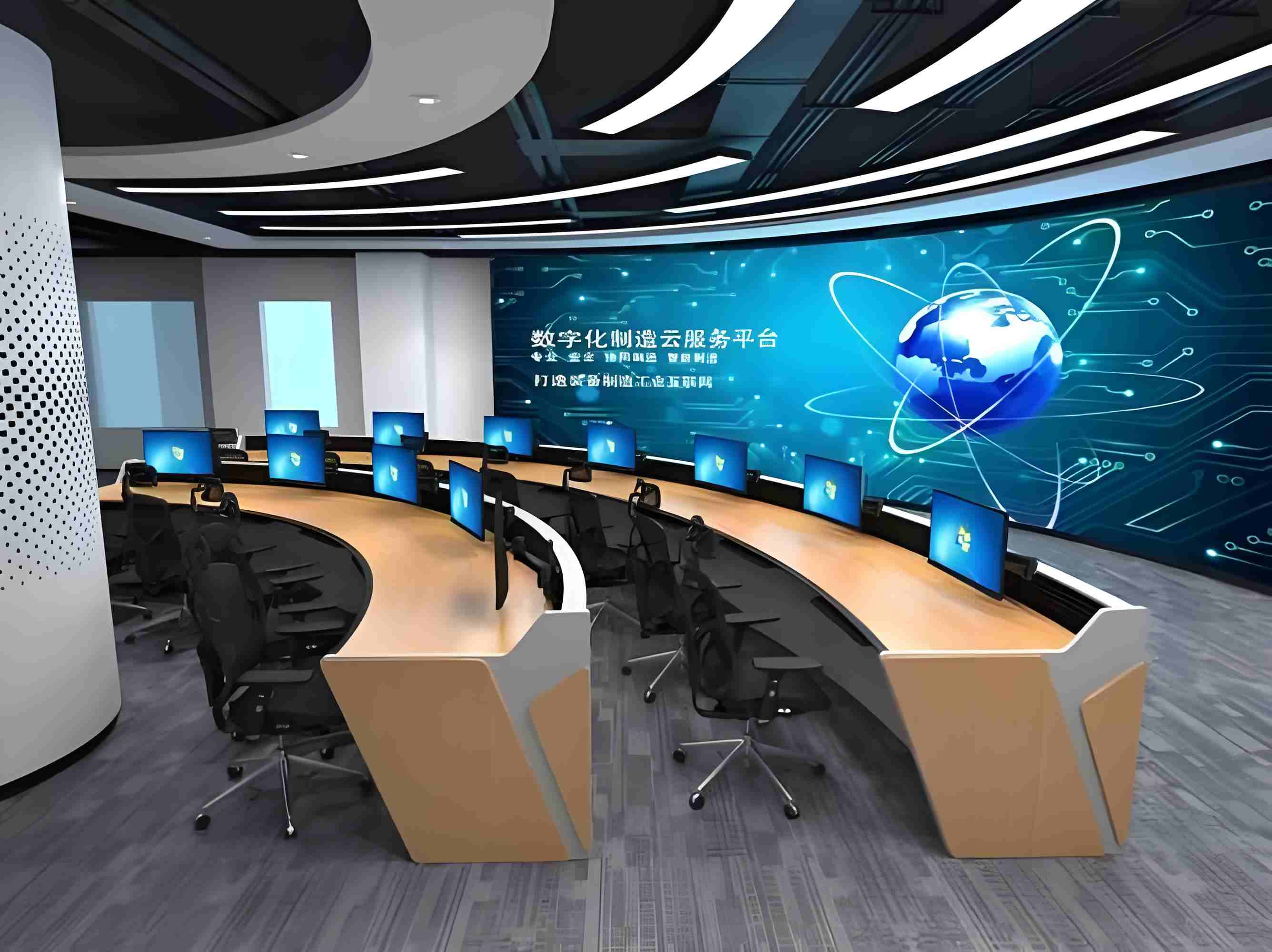

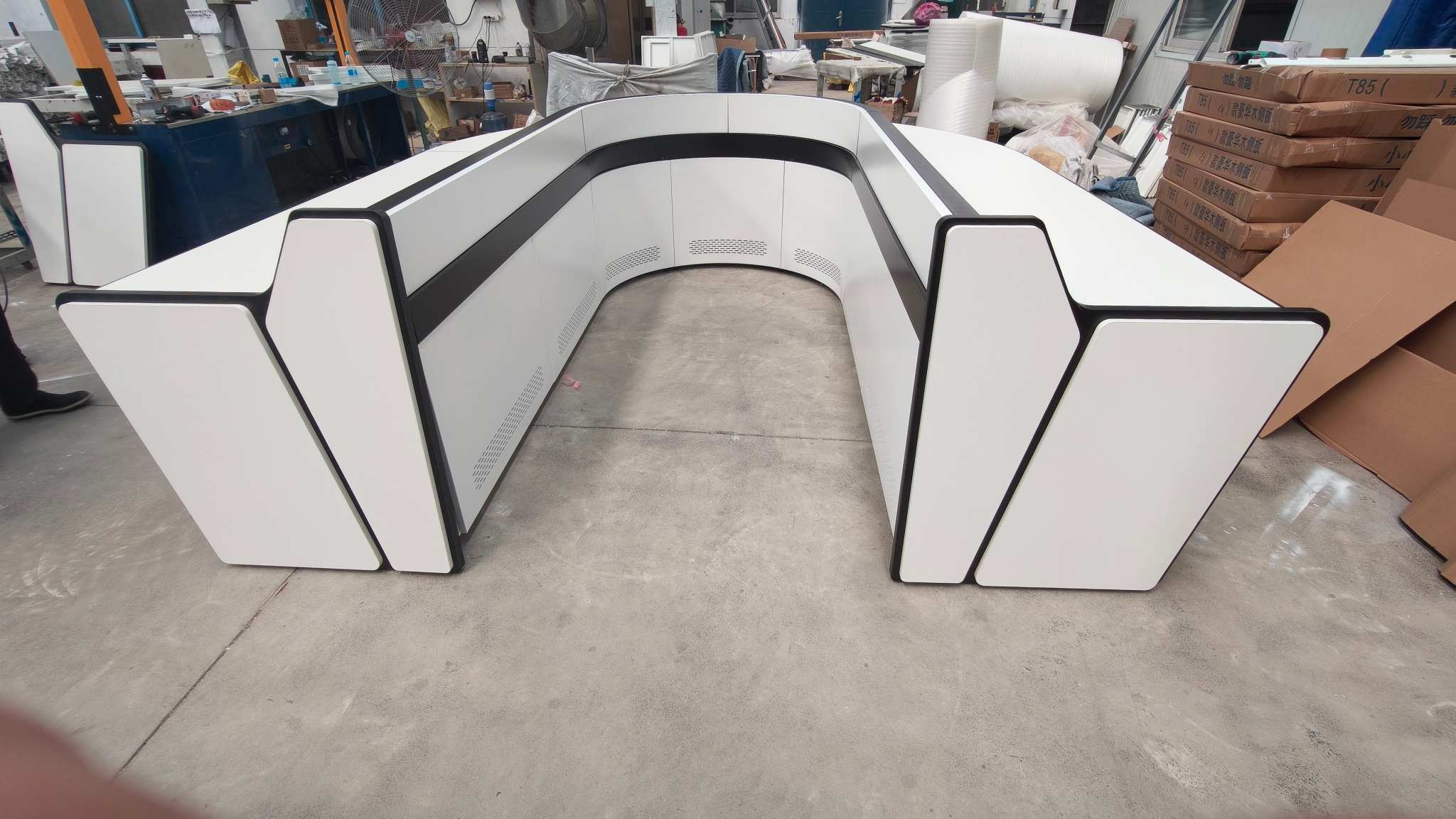

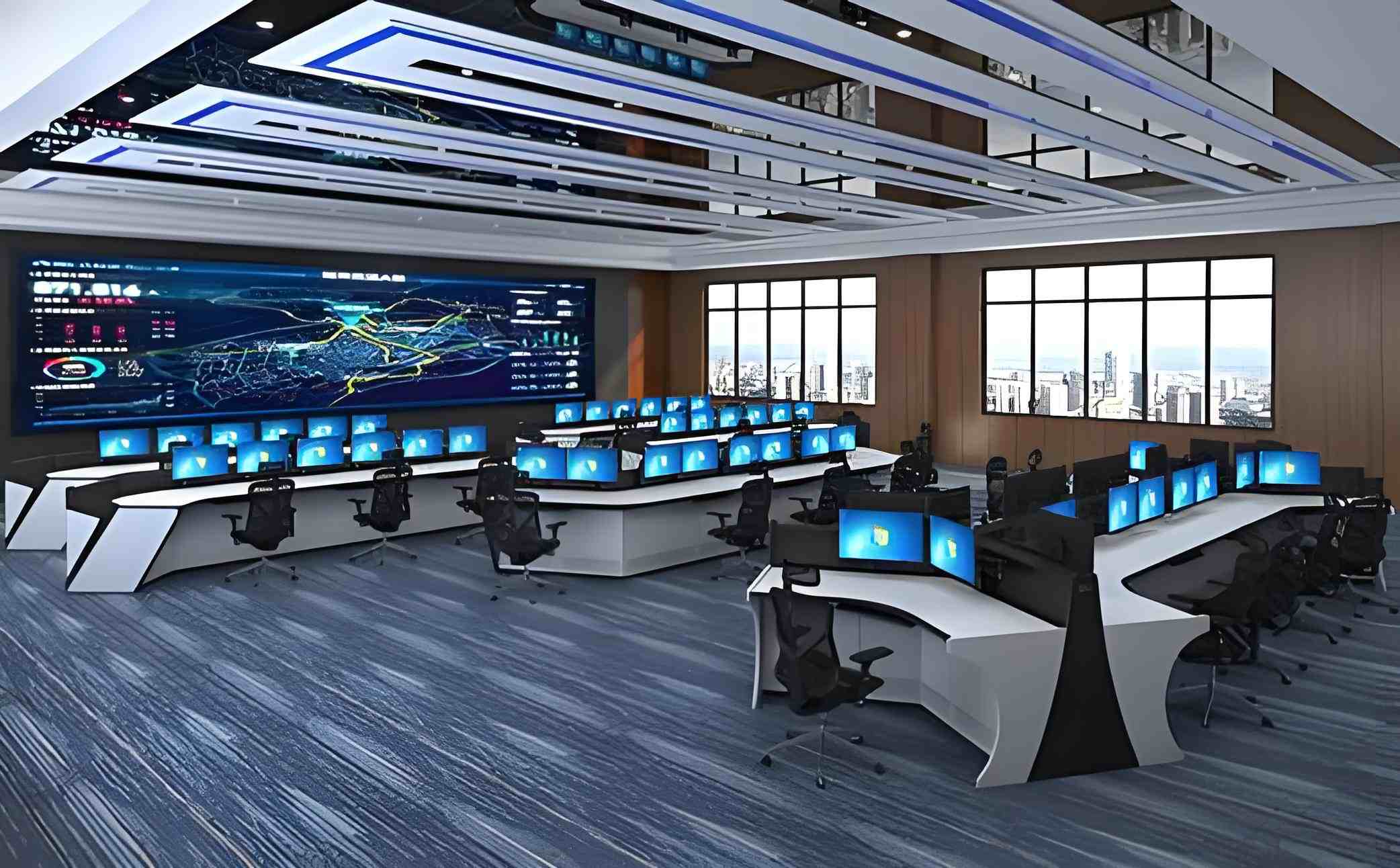

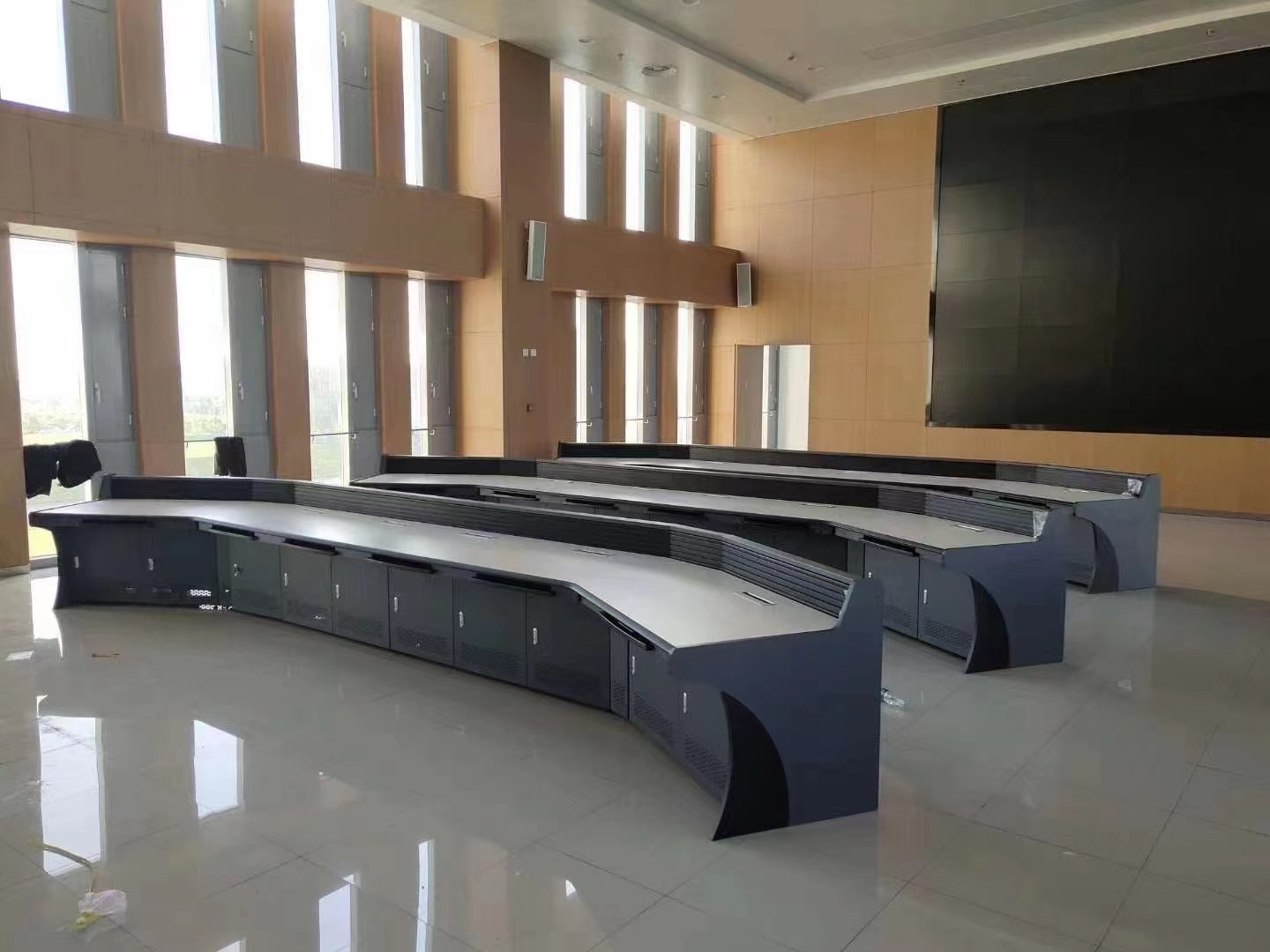

Продукт приймає повністю модульне стандартизоване виробництво, що підтримує необмежену зварювання однієї або кількох станцій. Відповідно до розміру диспетчерської, Power Dispatching Console може бути об’єднаний у лінійний тип, тип дуги, тип U та інші загальні макети.

Модульна структура дозволяє вільно додавати, зменшувати та замінювати функціональні модулі, що полегшує подальшу реконструкцію залу, розширення потужностей та модернізацію обладнання. Він підходить для невеликих диспетчерських пунктів розподільної мережі, центральних диспетчерських пунктів електростанцій середнього розміру та великих диспетчерських залів провінційної мережі.

Переваги продукту

Він налаштований для сценаріїв цілодобового моніторингу високої інтенсивності в енергетичній галузі. Power Dispatching Console демонструє видатні переваги щодо захисту від електромагнітних перешкод, усунення статичної електрики, захисту безпеки, структурної стабільності та тривалої довговічності.

У порівнянні зі звичайними пультами моніторингу, це більш професійний, безпечніший і більш адаптований до складних енергетичних електромагнітних середовищ.

Усі матеріали є вогнезахисними, екологічно чистими та довговічними, відповідають міжнародним стандартам промислової безпеки та вимогам інспекції електроенергетики. Продукт є кращою робочою станцією керування для електромережевих підприємств, електростанцій, нових енергетичних проектів і енергетичних компаній EPC.

Область застосування

Power Dispatching Console застосовується до диспетчерських центрів електромережі, диспетчерських пунктів муніципального енергетичного бюро, центрів моніторингу розподільних мереж, центральних диспетчерських пунктів теплової електростанції, кабінетів моніторингу гідроелектростанцій, центрів керування новою енергією вітру та сонячної енергії, кімнат моніторингу станцій накопичення енергії, централізованих диспетчерських підстанцій та центрів планування енергетичного зв’язку.

Технічні параметри

1. Матеріал рами: холоднокатана сталь SPCC 1,5–2,0 мм / алюмінієвий сплав 6063-T5
2. Матеріал стільниці: додатковий антистатичний компактний ламінат HPL або антистатична вогнетривка плита
3. Питомий поверхневий опір: 10⁶–10⁹Ω
4. Опір заземлення: ≤1Ω
5. Статична вантажопідйомність: ≥100 кг/㎡
6. Режим роботи: фіксований / електричне регулювання висоти за бажанням
7. Конструкція електропроводки: незалежний ізоляційний магістраль сильного та слабкого струму
8. Термін служби: більше 15 років при нормальних умовах роботи
